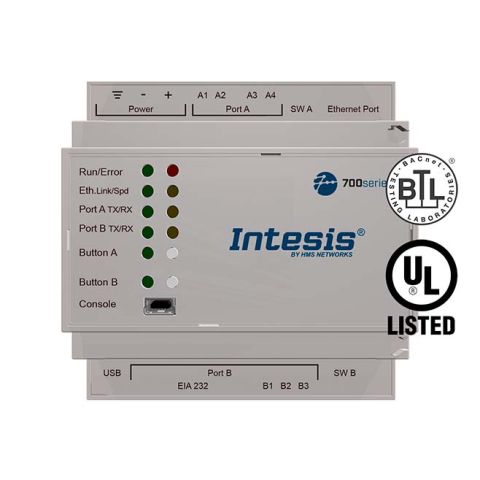

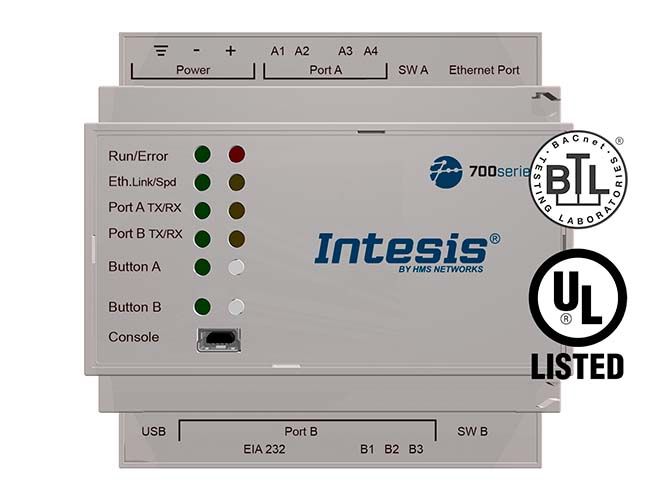

Integrujte libovolné zařízení nebo instalaci KNX se systémem Modbus BMS nebo s libovolnou řídicí jednotkou Modbus TCP nebo Modbus RTU. Cílem této integrace je zpřístupnit komunikační objekty a prostředky KNX z řídicího systému nebo zařízení založeného na Modbusu, jako by byly součástí systému Modbus a naopak.

Vlastnosti a výhody

• Podpora až šesti souběžných klientů Modbus TCP

  Řídící jednotka podporuje až šest současných klientů Modbus TCP.

• Podpora protokolů Modbus RTU i Modbus TCP.

  Řídící jednotka podporuje protokoly Modbus RTU i Modbus TCP.

• Snadná integrace se systémem Intesis MAPS

  Proces integrace lze snadno a rychle zvládnout pomocí konfiguračního nástroje Intesis MAPS.

• Snadné uvedení do provozu pomocí Intesis MAPS

  Šablony lze importovat a opakovaně používat tak často, jak je potřeba, což výrazně zkracuje dobu uvádění do provozu.

• Automatické aktualizace konfiguračního nástroje a brány

  Jak konfigurační nástroj Intesis MAPS, tak firmware brány mohou dostávat automatické aktualizace.

• Podpora zařízení KNX TP

  Řídící jednotka podporuje zařízení KNX TP (kroucená dvojlinka).

• Ovládání až 3000 komunikačních objektů KNX

  Řídící jednotka může ovládat až 3000 komunikačních objektů KNX.

Technické specifikace

Indikátory LED: Stav řídící jednotky a komunikace.
DIP a otočné přepínače: Konfigurace sériového portu EIA-485.
Popis baterie: Knoflíková lithiová baterie s oxidem manganičitým.
Konektory / vstupy / výstupy: Napájení, KNX, Ethernet, Konzolový port USB typu Mini-B, USB úložiště, EIA-232, EIA-485.
Obsahuje baterii: Ano

Obsah dodávky: Intesis Gateway, instalační příručka, konfigurační kabel USB.
Není součástí dodávky: Napájecí zdroj není součástí dodávky.
Čistá šířka (mm):  88
Čistá výška (mm):  90
Čistá hloubka (mm):  58
Čistá hmotnost (g): 194 g
Šířka balení (mm): 127
Výška v balení (mm):  86 mm
Hloubka balení (mm): 140 mm
Hmotnost v balení (g): 356 g
Upevnění: Montáž na lištu DIN (držák je součástí dodávky), montáž na stěnu
Vstupní napětí (V): Pro stejnosměrný proud: 9 .. 36 VDC, max. 180 mA, 1,7 W; pro střídavý proud: 24 VAC ±10 %, 50-60 Hz, max. 70 mA, 1,7 W; doporučené napětí: 24 VDC, max. 70 mA
Spotřeba energie (W): 1.7
Napájecí konektor: 3pólové
Provozní teplota °C Min: -10 °C
Provozní teplota °C Max: 60 °C
Skladovací teplota °C Min: -30 °C
Skladovací teplota °C Max: 60 °C
Záruka (v letech): (3 roky)
Kapacita: Až 3000 bodů
Podmínky instalace: Tato řídící jednotka je určena k montáži do skříně. Pokud je jednotka namontována mimo skříň, je třeba vždy přijmout opatření, aby se zabránilo elektrostatickému výboji jednotky. Při práci uvnitř krytu (např. při seřizování, nastavování spínačů atd.) je třeba vždy dodržovat typická antistatická opatření, než se dotknete jednotky.
Konfigurace: Intesis MAPS

Číslo položky: IN701KNX3K00000
Číslo klasifikace kontroly vývozu (ECCN): EAR99
Dvojí použití: Ne
Země původu: Španělsko
Značka: Intesis
Kód HS: Intesis: 8517620000

CE: Ano
UL: Ano
KC: Ano
WEEE Category: IT a telekomunikační zařízení
Klasifikace ETIM: EC001604
UKPSTI: Ano
UKCA: Ano
CB: Ano

Případ použití

Příklad integrace.

Případ použití

Příklad integrace.
