Integrujte libovolný ovladač DALI/DALI-2 a vstupní zařízení DALI-2, jako jsou světelné senzory nebo senzory přítomnosti, se systémem BACnet BMS nebo libovolnou řídicí jednotkou BACnet/IP nebo BACnet MS/TP. Cílem této integrace je zpřístupnit zařízení DALI a jejich data a zdroje z řídicího systému nebo zařízení na bázi BACnet, jako by byly součástí systému BACnet, a naopak.

Vlastnosti a výhody

• Podpora sítě BACnet

  Řídící jednotka je certifikována BTL a podporuje protokoly BACnet/IP i BACnet MS/TP.

• Pokročilé funkce BACnet

  K dispozici jsou pokročilé funkce BACnet, jako jsou kalendáře, protokoly trendů, plány a další.

• Podpora DALI

  Řídící jednotka je certifikována pro rozhraní DALI-2 a podporuje ovladače DALI/DALI-2 a vstupní zařízení DALI-2: Tlačítka, absolutní vstupní zařízení a senzory přítomnosti a světelné senzory.

• Snadné uvedení do provozu/integrace DALI s Intersis MAPS

  Procesy integrace a uvedení do provozu DALI jsou řízeny prostřednictvím konfiguračního nástroje Intesis MAPS. Šablony lze importovat a opakovaně používat podle potřeby, což výrazně zkracuje dobu uvedení do provozu.

• Možnosti místního ovládání

  Z řídící jednotky lze lokálně ovládat čidla přítomnosti a světla, tlačítka a absolutní vstupy. Implementován byl také standardní typ zařízení DALI pro energetické a diagnostické údaje.

• Ovládání barev

  V systému Intesis MAPS je k dispozici ovládání RGB a laditelné bílé barvy, které pokrývá poptávku po osvětlení zaměřeném na člověka.

• Max. 64 ovladačů/předřadníků + 64 vstupních zařízení DALI-2

  Podporuje až 64 ovladačů/předřadníků + 64 vstupních zařízení DALI-2 (senzory/tlačítka/absolutní vstupy).

• Signály a napájení

  Napájecí zdroj DALI je integrován v řídící jednotce, takže není nutné žádné externí napájení. Celkem lze definovat až 10 000 signálů s garantovaným výstupním proudem 230 mA.

Technické specifikace

• Obsah dodávky: Intesis Gateway, instalační příručka, konfigurační kabel USB.
• Není součástí dodávky: Napájecí zdroj není součástí dodávky.
• Čistá šířka (ERP) (mm): 88
• Čistá výška (ERP) (mm): 56
• Čistá hloubka (ERP) (mm): 90
• Čistá hmotnost (ERP) (g): 194 g
• Upevnění: Montáž na lištu DIN (držák je součástí dodávky), montáž na stěnu
• Vstupní napětí (V): 24 VSS ±10 %, 6,5 W.
• Napájecí konektor: 3pólový
• Provozní teplota °C Min: -10 °C
• Provozní teplota °C Max: 60 °C
• Záruka: 3 roky
• Kapacita: 2,5 l., 3,5 l., 4,5 l:
  • 1 DALI kanál: až 64 ovladačů/balastů a 64 vstupních zařízení DALI-2 (čidla, tlačítka nebo absolutní vstupy). Celkem až 10000 signálů.
• Podmínky instalace:
  • Tato řídící jednotka je určena k montáži do skříně. Pokud je jednotka namontována mimo skříň, je třeba vždy přijmout opatření, aby se zabránilo elektrostatickému výboji jednotky. Při práci uvnitř krytu (např. při seřizování, nastavování spínačů atd.) je třeba vždy dodržovat typická antistatická opatření, než se dotknete jednotky.

Certifikace a normy

• CE: Ano
• UL: Ano
• CB: Ano
• UKCA: Ano
• UKPSTI: Ano
• BTL: Ano
• DALI-2: Ano
• Klasifikace ETIM: EC001604

Fyzické vlastnosti

• Popis baterie: Knoflíková lithiová baterie s oxidem manganičitým.
• Konektory / vstup / výstup: Napájení, DALI, Ethernet, konzolový port USB typu Mini-B, USB úložiště, EIA-232, EIA-485.
• Obsahuje baterii: Ano
• DIP a otočné přepínače: Konfigurace sériového portu EIA-485.
• Indikátory LED: Stav řídící jednotky a komunikace.
• Tlačítka: Tovární reset.

Případ použití

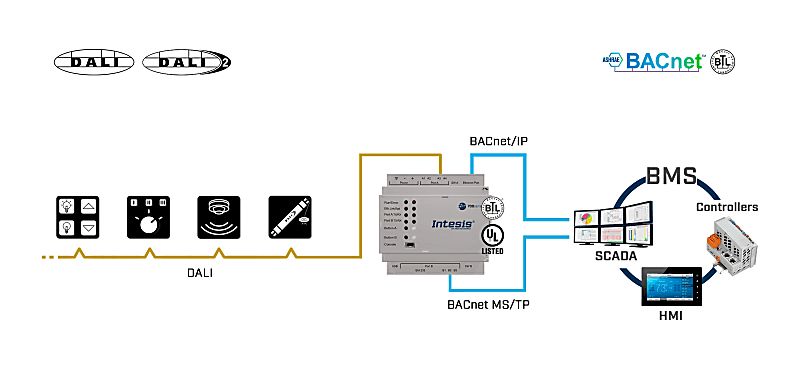

Příklad integrace
