Aplikace Fujitsu byla speciálně navržena tak, aby umožňovala obousměrné ovládání a monitorování systémů Fujitsu VRF z instalace KNX. Řešení umožňuje integraci až 16 vnitřních jednotek z jediného rozhraní.
Funkce a výhody
-
Podpora standardních datových bodů KNX (DPT)
Jsou podporovány standardní datové body KNX (DPT), což zaručuje jednoduchou integraci zařízení/systému KNX.
-
Přímý přístup k venkovní jednotce
Připojení je jednoduché, protože rozhraní se připojuje přímo ke komunikační sběrnici venkovní jednotky.
-
Automatická identifikace
Pro automatickou identifikaci jednotek přítomných v systému VRF je k dispozici funkce skenování.
-
Signály venkovní jednotky
K dispozici jsou signály přiřazené venkovní jednotce, které lze použít při integraci.
-
Signály spotřeby energie jednotlivých vnitřních jednotek
K dispozici jsou signály spotřeby energie z každé vnitřní jednotky, takže je lze kontrolovat individuálně.
-
Podpora datových bodů
K dispozici je široká škála monitorovacích a řídicích datových bodů.
-
Přístup vhodný pro uvedení do provozu s Intesis MAPS
Šablony lze importovat a opakovaně používat tak často, jak je potřeba, což výrazně zkracuje dobu uvádění do provozu.
-
Automatické aktualizace konfiguračního nástroje a rozhraní
Jak konfigurační nástroj Intesis MAPS, tak firmware rozhraní mohou dostávat automatické aktualizace.
Technické specifikace

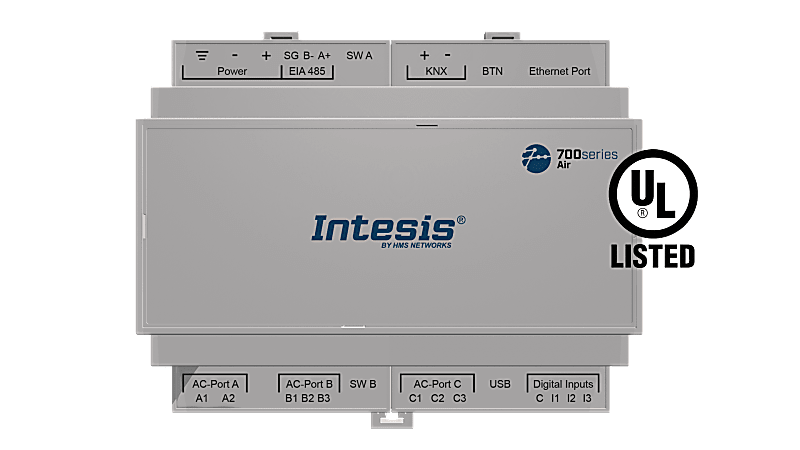

- Obsah dodávky: Intesis Gateway, instalační příručka, konfigurační kabel USB.
- Není součástí dodávky: Napájecí zdroj není součástí dodávky.
- Čistá šířka (ERP) (mm): (mm) 106
- Čistá výška (ERP) (mm): (mm) 58
- Čistá hloubka (ERP) (mm): 58 mm: 90 (mm)
- Čistá hmotnost (ERP) (g): 90 mm: 375 g
- Upevnění: Montáž na lištu DIN (držák je součástí dodávky), montáž na stěnu
- Vstupní napětí (V):
- Pro stejnosměrný proud: 12 .. 36 VDC ±10 %, Max: 250 mA
- Pro střídavý proud: 24 VAC ±10 %, 50-60 Hz, Max: 127 mA
- Doporučené napětí: 24 VDC, Max: 127 mA
- Napájecí konektor: 3pólové
- Provozní teplota °C Min: 0 °C
- Provozní teplota °C Max: 60 °C
- Záruka (v letech): 3
- Kapacita: Až 16 vnitřních jednotek a až 12 venkovních jednotek.
- Podmínky instalace: Vnitřní teplota: 1,5 °C:
- Tato řídící jednotka je určena k montáži do skříně. Pokud je jednotka namontována mimo skříň, je třeba vždy přijmout opatření, aby se zabránilo elektrostatickému výboji do jednotky. Při práci uvnitř krytu (např. při seřizování, nastavování spínačů atd.) je třeba vždy dodržovat typická antistatická opatření, než se dotknete jednotky.
Certifikace a normy
- CE: Ano
- UL: Ano
- Kategorie WEEE: IT a telekomunikační zařízení
- CB: Ano
- UKCA: Ano
- UKPSTI: Ano
- Klasifikace ETIM: EC001604
Fyzické vlastnosti
- Konektory / vstupy / výstupy: Napájení, EIA-485, KNX, Ethernet, HVAC port, Binární vstupy (suchý kontakt), Konzolový port USB.
- Obsahuje baterii: Ne
- DIP a otočné přepínače : Konfigurace sériového portu EIA-485.
- Indikátory LED: Stav brány a komunikace.
- Tlačítka: Tovární reset. Zpráva I-Am (pouze pro BACnet). Přepínač normálního režimu/režimu programování (pouze pro KNX).
Případ použití

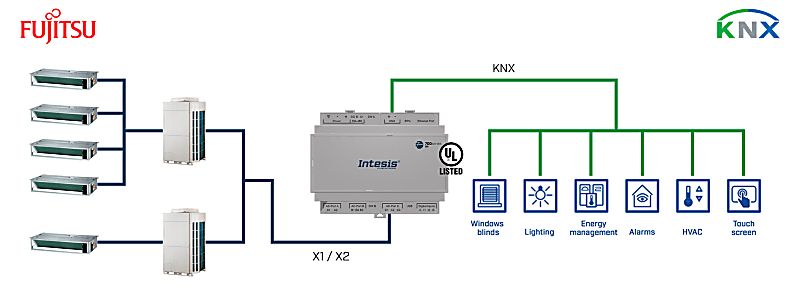

Příklad integrace
