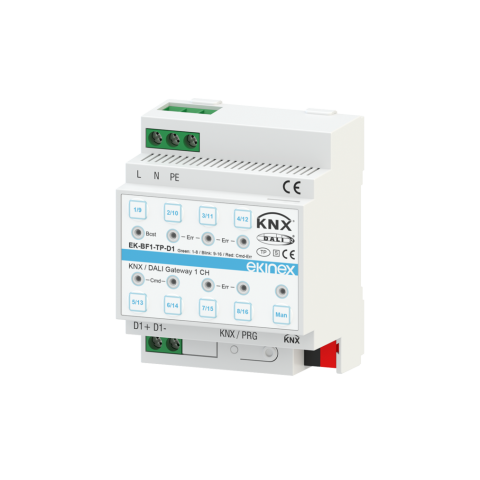

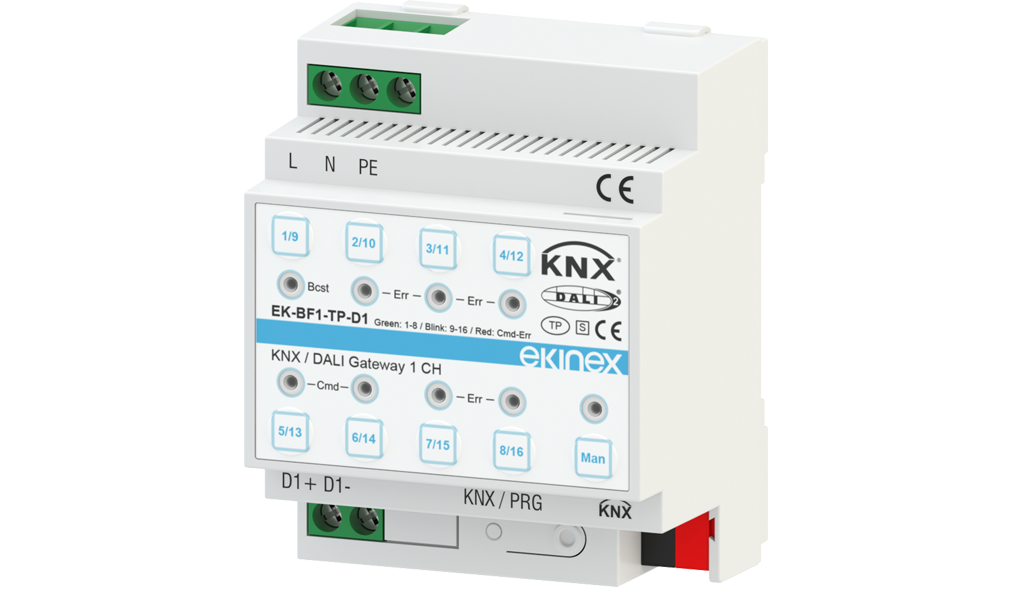

Brány Ekinex® EK-BF1-TP-D1 je zařízení pro ovládání elektronických řídicích zařízení (ECG) s rozhraním DALI (podle EN 62386) prostřednictvím instalační sběrnice KNX. Zařízení převádí spínací a stmívací příkazy z připojeného systému KNX na telegramy DALI a stavové informace ze sběrnice DALI na telegramy KNX.

Připojení

• Port KNX se standardním konektorem
• Šroubové svorky pro sběrnici DALI

Technické údaje

• Napájení zařízení: 110-240 V nebo DC
• Napájení sběrnice KNX

Obsahuje
Součástí dodávky je svorka pro připojení ke sběrnicovému vedení KNX a smršťovací bužírka 1,2 x 2 cm pro dodatečnou izolaci sběrnicového kabelu.

Další informace
DALI® (Digital Addressable Lighting Interface) je celosvětový standard pro propojení řešení pro řízení osvětlení, jehož protokol pro přenos dat je obsažen v normě IEC 62386. DALI je registrovaná ochranná známka společnosti ZVEI (Zentralverband Elektrotechnik- und Elektronikindustrie e.V.).

S firmwarem verze 0.2.5 nebo vyšší je zařízení certifikováno podle EN 62386-10.

Funkce / vlastnosti
Kromě čisté funkce brány nabízí EK-BF1-TP-D1 také řadu dalších funkcí:

• EK-BF1-TP-D1: adresování až 16 skupin DALI nebo 63 jednotlivých EKG..
• Flexibilní koncepce uvedení do provozu DALI s ETS5
• Řízení barvy světla pomocí zařízení ECG typu 8
• Řízení barvy světla podle různých podtypů ECG
• Hodinové programování pro skupinové a ECG řízení podle hodnoty a/nebo barvy
• Různé provozní režimy, jako je trvalý režim, noční režim nebo schodišťový režim
• Integrované počítadlo provozních hodin pro každou skupinu a EKG s alarmem při dosažení maximální doby trvání
• Individuální rozpoznávání poruch s objekty pro každé světlo / ECG
• Komplexní analýza poruch na úrovni skupiny/zařízení s výpočtem počtu poruch a míry poruchovosti
• Sledování prahových hodnot poruch s individuálně konfigurovatelnými prahovými hodnotami
• Scénický modul pro rozsáhlé programování scén a možnosti stmívání
• Funkce "rychlá výměna" pro snadnou výměnu jednotlivých vadných ECG
• Ruční ovládání skupinových a vysílacích telegramů pomocí ovládacích tlačítek na zařízení
• Signalizace poruchového stavu prostřednictvím LED na zařízení

Konfigurace a uvedení do provozu
Aplikace ETS v.5 a 6 pro konfiguraci funkcí KNX zařízení Aplikace DCA jako speciální rozhraní pro konfiguraci segmentů DALI
