Popis

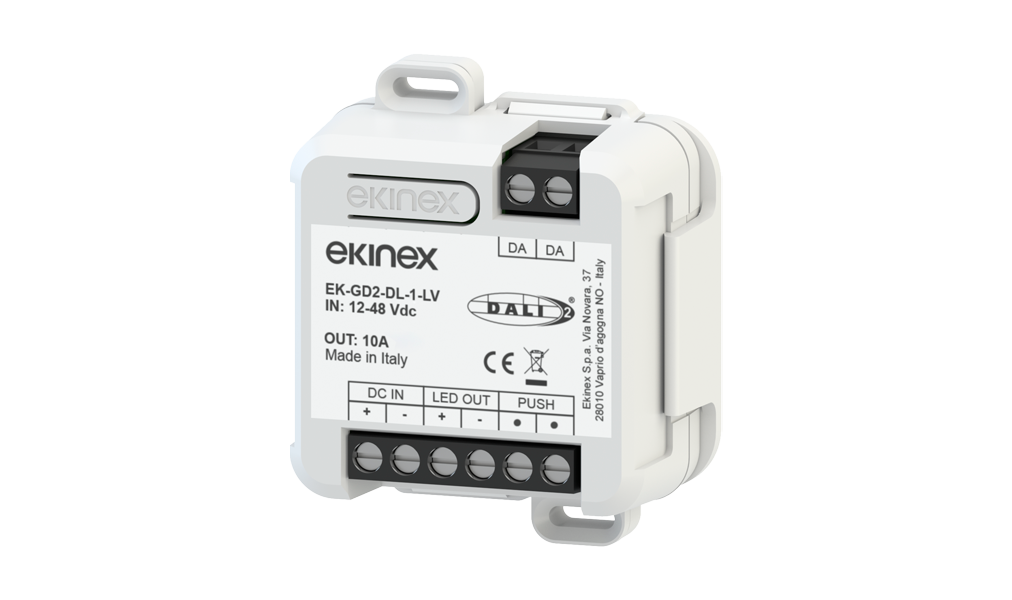

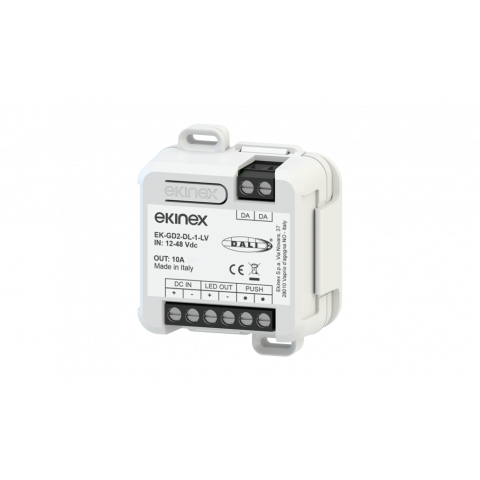

Jednokanálový stmívač DALI-2 EK-GD2-DL-1-LV umožňuje řídit jas nízkonapěťových LED zdrojů od 12 do 48 Vss pomocí PWM stmívání. Vstup sběrnice DALI-2 s referencí IEC 62386. Dynamické řízení teploty bílé TW DALI DT8, 2 nezávislé kanály (2 adresy DALI) nebo jeden kanál DALI DT6. Funkce lze nastavit pomocí přepínače. Sběrnicový vstup DALI-2 referenční IEC 62386.

Technické údaje

• Napájení zařízení: 10,8 Vdc (min.)... 52,8 Vdc (max.)
• Maximální výkon: 240 W
• Ovládání: BUS DALI nebo místní tlačítko

Graf zobrazuje jev blikání v závislosti na frekvenci, měřeno v celém rozsahu stmívání. Výsledky ukazují zónu s nízkým rizikem (žlutá) a zónu bez pozorovatelného efektu (zelená). Definováno podle IEEE 1789-20156

Funkce / vlastnosti

• Plastové pouzdro
• Volně stojící zařízení pro instalaci do rozvodných krabic nebo na stěnu
• Montáž na profilovou lištu 35 mm (pomocí speciálního kódu držáku, který je součástí dodávky)
• Stupeň krytí IP10 (instalované zařízení)

Funkčnost

• Paměťová funkce nastavitelná pomocí DALI
• Stmívání až do úplného vypnutí (stmívání do tmy)
• Minimální úroveň jasu: 0,1
• Modulace PWM bez blikání (2000 Hz)
• Křivka stmívání nastavitelná pomocí DALI: lineární nebo logaritmická
• Časy zapnutí a vypnutí nastavitelné pomocí DALI
• Optimalizovaná výstupní křivka

Konfigurace a uvedení do provozu

• Šroubové svorky pro sběrnici DALI, ovládání, napájení a LED zdroj
• Max. délka propojení mezi stmívačem a ovladačem < 10 m
