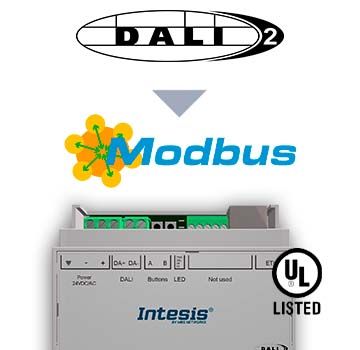

Integrujte libovolný DALI/DALI-2 ovladač a DALI-2 světelný senzor nebo senzor přítomnosti s Modbus BMS nebo jakýmkoli Modbus TCP řadičem. Tento integrační systém umožňuje, aby DALI zařízení a jejich data a zdroje byly přístupné z Modbusového řídicího systému nebo zařízení, jako by byly součástí Modbus systému, a opačně.
Funkce a výhody
-
Podpora až šesti současných Modbus TCP klientů
Brána podporuje až šest současně připojených Modbus TCP klientů. -
Jednoduchá uvedení do provozu s Intesis MAPS
Šablony lze importovat a opakovaně používat, což výrazně zkracuje čas uvedení do provozu. -
Snadná integrace a uvedení DALI do provozu s Intesis MAPS
Procesy integrace a uvádění DALI do provozu jsou řízeny prostřednictvím konfiguračního nástroje Intesis MAPS. -
Podpora DALI/DALI-2 ovladačů a DALI-2 vstupních zařízení
Podpora DALI/DALI-2 ovladačů a vstupních zařízení DALI-2, jako jsou tlačítka, absolutní vstupy, senzory přítomnosti a osvětlení. -
Integrovaný DALI napájecí zdroj
Brána obsahuje integrovaný DALI napájecí zdroj, takže není potřeba externí napájení. -
Maximálně 64 ovladačů/ballastů + 64 DALI-2 vstupních zařízení
Podpora až 64 ovladačů/ballastů a 64 DALI-2 vstupních zařízení (senzory, tlačítka, absolutní vstupy). -
Maximálně 10 000 signálů, zaručený proud 230 mA
Celkem lze definovat až 10 000 signálů s garantovaným výstupním proudem 230 mA.
Technické specifikace
- Obsah dodávky: Intesis Gateway, instalační manuál.
- Není součástí dodávky: Napájecí zdroj není součástí.
- Čistá šířka (mm): 115 mm
- Čistá výška (mm): 130 mm
- Čistá hloubka (mm): 100 mm
- Čistá hmotnost (g): 167 g
- Rozměry balení – šířka (mm): 127 mm
- Rozměry balení – výška (mm): 86 mm
- Rozměry balení – hloubka (mm): 140 mm
- Hmotnost balení (g): 269 g
- Montáž: Montáž na DIN lištu (držák součástí)
- Vstupní napětí (V): 24 VDC/AC ±10 %, 6 W (250 mA)
- Spotřeba energie (W): 5
- Napájecí konektor: 3pólový
- Provozní teplota (°C) min.: 0 °C
- Provozní teplota (°C) max.: 60 °C
- Skladovací teplota (°C) min.: -30 °C
- Skladovací teplota (°C) max.: 60 °C
- Materiál krytu: Plast
- Obalový materiál: Karton
- Záruka (roky): 3 roky
- Kapacita: 1 DALI kanál: až 64 ovladačů/ballastů a 64 DALI-2 vstupních zařízení (senzory, tlačítka nebo absolutní vstupy). Celkem až 10 000 signálů.
- Podmínky instalace: Tato řídící jednotka je určena k montáži uvnitř rozvaděče. Pokud je jednotka montována mimo rozvaděč, je nutné vždy zajistit ochranu proti elektrostatickému výboji. Při práci uvnitř rozvaděče (např. nastavování přepínačů apod.) je třeba dodržovat běžná antistatická opatření před dotykem jednotky.
- Konfigurace: Intesis MAPS
Identifikační údaje produktu
- Katalogové číslo: INMBSDAL0640500
- Klasifikace pro vývoz (ECCN): EAR99
- Dvojí použití: Ne
- Země původu: Španělsko
- Značka: Intesis
- HS kód: 8517620000
- LED indikátory: Stav brány a komunikace.
- Konektory / Vstupy / Výstupy: Napájení, DALI, Ethernet.
- Obsahuje baterii: Ne.
Certifikace a klasifikace
- CE: Ano
- UL: Ano
- KC: Ano
- Kategorie WEEE: Zařízení IT a telekomunikace
- ETIM klasifikace: EC001604
- UKPSTI: Ano
- DALI-2: Ano
- CB: Ano
Příklad použití
Ukázka integrace.
