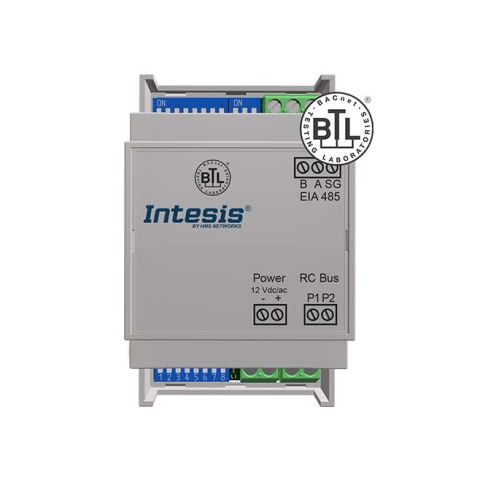

Rozhraní Daikin-BACnet umožňuje plnou obousměrnou komunikaci mezi klimatizačními jednotkami Daikin VRV a Sky a sítěmi BACnet MS/TP. Rozhraní umožňuje komunikaci BACnet prostřednictvím dotazování nebo požadavků na odběr (COV), čímž je vnitřní jednotka dostupná prostřednictvím nezávislých objektů BACnet. Připojit lze také kabelový dálkový ovladač.
Rozhraní podporuje protokoly BACnet MS/TP i Modbus RTU.
Konfigurace rozhraní se provádí přímo prostřednictvím jeho vestavěných přepínačů DIP.
Tato funkce pomáhá minimalizovat náklady, protože systémy HVAC jsou hlavním spotřebitelem energie v budovách.
Prostřednictvím interních proměnných, počítadla provozních hodin (pro účely údržby) a indikace chyb.
Klimatizační jednotku lze současně ovládat prostřednictvím BACnet MS/TP a vlastního dálkového ovladače.
Rozhraní je napájeno přímo z jednotky střídavého proudu, takže není vyžadováno žádné externí napájení.
Možnosti montáže zahrnují lištu DIN, stěnu nebo u některých modelů AC i vnitřní jednotku.
Obsah dodávky: Intesis Gateway a instalační příručka.
Čistá šířka (mm): 88
Čistá výška (mm): 56
Čistá hloubka (mm): 90
Čistá hmotnost (g): 95 g
Šířka balení (mm): 140
Výška balení (mm): 86 mm
Hloubka balení (mm): 110 mm
Hmotnost v balení (g): 188 g
Upevnění: Montáž na lištu DIN (držák je součástí dodávky), montáž na stěnu
Vstupní napětí (V): 14 VDC
Spotřeba energie (W): 1.12
Napájecí konektor: 3pólový
Provozní teplota °C Min: 0 °C
Provozní teplota °C Max: 70 °C
Skladovací teplota °C Min: 0 °C
Skladovací teplota °C Max: 70 °C
Záruka (v letech): 3 roky
Kompatibilita s modely AC: Systémy Daikin VRV a Sky
Kapacita: 1 vnitřní jednotka.
Podmínky instalace: Tato řídící jednotka je určena k montáži do skříně. Pokud je jednotka namontována mimo skříň, je třeba vždy přijmout opatření, aby se zabránilo elektrostatickému výboji do jednotky. Při práci uvnitř skříně (např. při seřizování, nastavování spínačů atd.) je třeba vždy dodržovat typická antistatická opatření, než se jednotky dotknete.
Konfigurace: Přepínače
Číslo položky: IN485DAI001R000
Číslo klasifikace kontroly vývozu (ECCN): EAR99
Dvojí použití: Ne
Země původu: Španělsko
Značka: Intesis
Kód HS: Intesis: 8517620000
Indikátory LED: Stav brány a komunikace.
DIP a otočné přepínače: Konfigurace sériového portu EIA-485. Nastavení brány.
Konektory / vstupy / výstupy: Napájení, EIA-485, port HVAC.
Obsahuje baterii: Ne
CE: Ano
UL: Ano
Kategorie WEEE: Ano: IT a telekomunikační zařízení
Klasifikace ETIM: EC001604
UKPSTI: Ano
CB: Ano
BTL: Ano
Případ použití
Příklad integrace.
| Kód produktu | Y006333 |
| Záruční doba | 3 roky |
| Hmotnost | 0,140 Kg |
