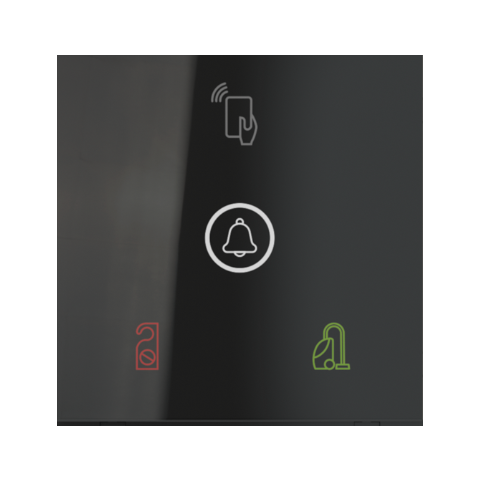

Čtečka karet, KNX, černá

Kód produktu: Y007568 , Objednací kód: EK-TO2-TP-B
Výrobce Ekinex
Kód produktu Y007568
EAN produktu EK-TO2-TP-B
Ekinex

Pro zobrazení ceny se prosím přihlašte

Čtečka karet EK-TO2-TP umožňuje čtení karet pouhým přiblížením ke zařízení, a to až do maximální vzdálenosti 20 mm, čímž umožňuje přístup na základě nakonfigurovaných oprávnění. Zařízení je vybaveno podsvíceným displejem a integrovaným komunikačním modulem sběrnice KNX a kombinuje spolehlivý výkon s elegantním designem. Je napájeno napětím SELV přes sběrnici KNX a vyžaduje pomocný zdroj napájení 12–24 Vac nebo 12–32 Vdc. Je k dispozici v bílé barvě a je kompatibilní s verzemi Form, Flank, 'NF, Deep a Surface s okénkem o průměru 60 mm, což umožňuje dokonalé estetické začlenění do jakéhokoli prostředí.

Technické údaje

  • Napájení 30 Vdc přes sběrnici KNX
  • Pomocné napájení 12–24 V střídavého proudu nebo 12–32 V stejnosměrného proudu
  • Čtečka karet s RFID technologií MIFARE 13,56 MHz

Obsah balení

Součástí balení je terminál pro připojení k sběrnici, plastový držák pro montáž na obdélníkové krabice (rozteč otvorů 60 mm) a dva páry šroubů.

Příslušenství

  • Čipová karta EK-TCE-10 (s černým logem Ekinex®, balení po 10 kusech) nebo EK-TCC-10 (na přání s logem zákazníka)
  • obdélníkový rámeček, verze Form nebo Flank
  • obdélníková deska s okénkem 60 x 60 mm
  • plastový adaptér

Funkce / Vlastnosti

  • Podsvícený displej s
    • DND (Nerušit, červená LED)
    • MUR (Make Up Room, zelená LED)
    • symboly RFID (bez podsvícení)
    • RGB LED pro obecné funkce, tlačítko zvonku s bílou LED
  • Detekce přítomnosti přes sběrnici a komunikace s řídicím systémem přes sběrnici KNX TP (kroucená dvojlinka)
  • Protokol KNX Secure
  • Správa hostů v ubytovacím zařízení na základě rezervace a období příjezdu/odjezdu; správa uživatelů služeb na základě časových intervalů a hlavního klíče
  • Programovatelný výstup na základě ověření karty nebo jako akční člen, který lze aktivovat pomocí telegramů KNX. Konfigurovatelné zpoždění při vyjmutí karty pro řízení osvětlení v chodbě
  • K dispozici jsou dva digitální vstupy pro připojení klasického tlačítka (se spínací, stmívací nebo roletovou/žaluziovou funkcí) nebo signálního kontaktu (např. otevření okna)
  • Symboly DND (Do Not Disturb, červená LED), MUR (Make Up Room, zelená LED), RFID (bez podsvícení), RGB LED pro obecné funkce, tlačítko zvonku
  • s bílou LED diodou
  • Plastové pouzdro
  • Připojení k sběrnici přes terminál KNX
  • Zapuštěná montáž do obdélníkové krabice
  • Stupeň ochrany IP20 (po instalaci)
  • Rozměry: 80 × 80 × 35 mm
  • Hmotnost cca 50 g (včetně montážního držáku)

Konfigurace a uvedení do provozu

Pro konfiguraci parametrů zařízení je nutné do programu ETS® načíst příslušný aplikační program nebo celou databázi produktů ekinex®.

Podrobné informace o možnostech konfigurace naleznete v uživatelské příručce zařízení.

Poznámka: Programování fyzických adres a automatizační funkce se provádějí pomocí softwaru ETS. K implementaci specifických funkcí řízení přístupu pro čtečku a terminál a k programování karet je nutné použít software ekinex® accédo.

K uvedení zařízení do provozu jsou nutné následující kroky:

  • proveďte elektrické připojení podle výše uvedeného popisu
  • připojte napájecí napětí k sběrnici KNX
  • aktivujte pomocné napájení 12/24 Vac/dc
  • přepněte zařízení do programovacího režimu stisknutím tlačítka na levé straně zařízení (při pohledu zepředu). V tomto provozním režimu svítí programovací LED dioda
  • stáhněte do zařízení fyzickou adresu a konfiguraci pomocí programu ETS®

Poznámka: Na rozdíl od jiných zařízení KNX je programování pomocí ETS možné pouze v případě, že je zajištěno jak napájení sběrnice, tak pomocné napájení 12/24 Vac/dc

Produktové parametry

Kód produktu Y007568
EAN produktu EK-TO2-TP-B
Záruční doba 3 roky
