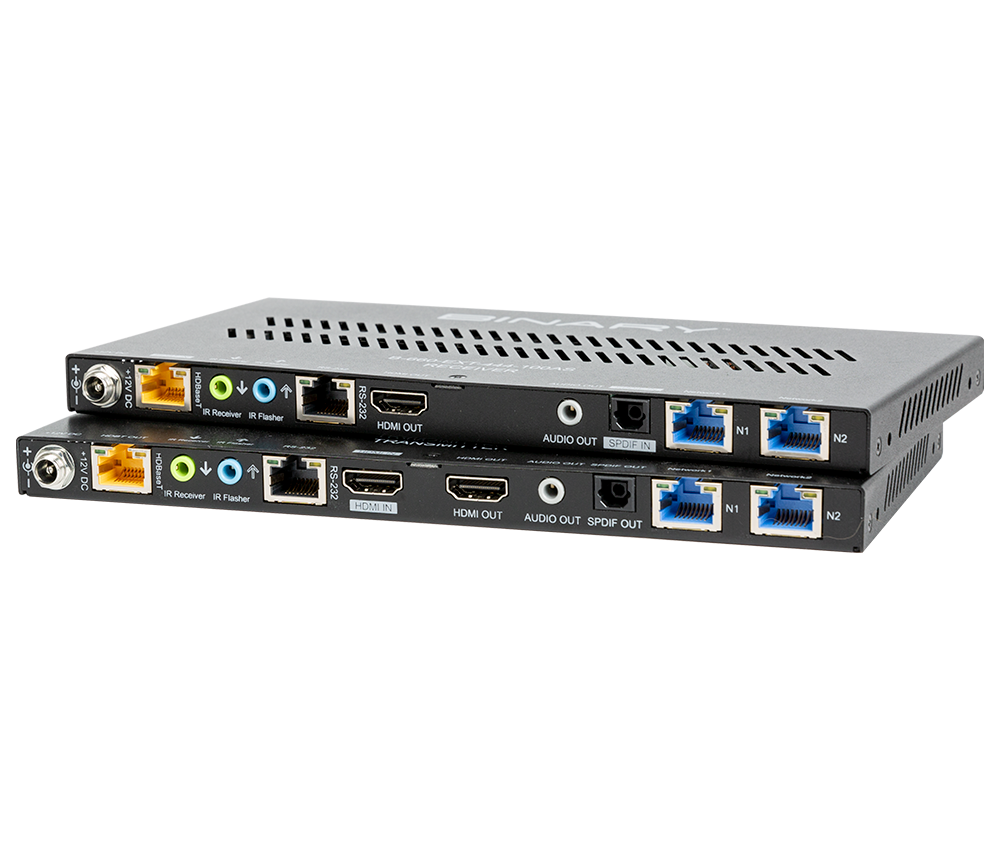

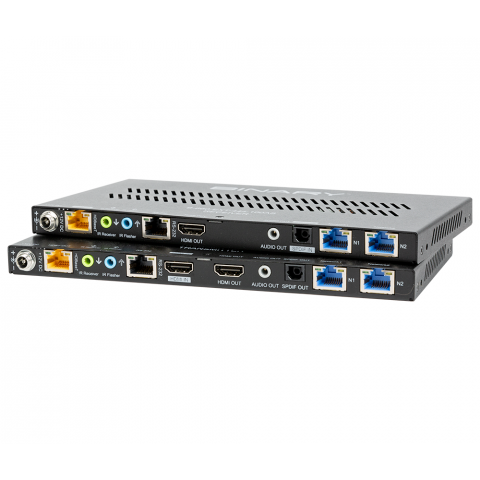

Tento vysoce výkonný extender spolehlivě a efektivně přenáší obsah 4K HDR HDMI až na vzdálenost 330 stop a podporuje obousměrný infračervený průchod, průchod CEC, průchod RS232 a průchod Ethernetu. Díky podpoře obousměrného PoC je potřeba pouze jeden napájecí adaptér. Je také vybaven funkcí odpojení zvuku HDMI IN, která umožňuje extenderu vyvést digitální i analogový zvuk prostřednictvím 3,5 mm a Toslink.
Obsah v plném rozlišení 4K HDR
Tento extender nabízí plnou podporu 4K@30Hz (včetně HDMI® s 3D), Deep Color (36bit) a také podporu zvukových formátů Dolby® True HD, Dolby® Digital Plus, DTS™-HD Master a LPCM. Tento produkt je rovněž kompatibilní s produkty HDMI 2.0/ HDCP 2.2. Tento extender podporuje 4K@30 Hz (4:4:4), 4K@60 Hz (4:2:0) a 1080p až do vzdálenosti 330 stop. Poznámka: Podpora 4K se liší podle vzdálenosti a typu kabelu. Další podrobnosti naleznete ve specifikacích.
Obousměrné napájení po kabelu (POC)
Nemáte místo pro rozměrný napájecí zdroj za televizorem nebo ve stojanu? Žádný problém. S dvousměrným napájením po kabelu (POC) můžete posílat napájení po stejném kabelu Cat5e/6, po kterém se šíří video, audio a řídicí signály. To znamená, že potřebujete pouze jeden napájecí zdroj - a můžete jej umístit na hlavu nebo displej, aby vám nepřekážel. Navíc je extender vybaven šroubovacími napájecími zástrčkami, takže se už nikdy nemusíte obávat, že vám bude volat servis kvůli tomu, že vám při přemisťování televizoru vypadla zástrčka. Tak to jsou opravdové důvody k oslavě!
Kompletní ovládání pomocí obousměrného IR, RS-232 a IP
Díky obousměrnému IR a RS-232 získáte bezproblémovou integraci s různými řídicími systémy a můžete snadno posílat IR signály z umístění televizoru zpět do kabelových boxů, DVD přehrávačů a dalších zdrojových zařízení na hlavním panelu. IR připojení jsou vybavena aktivními obvody, které podporují širokou škálu typů IR a řídicích systémů.
Vestavěná ochrana proti ESD a přepětí, tepelná spolehlivost
Výsledkem inteligentního návrhu obvodů, zdokonaleného rozsáhlým testováním hardwaru, je robustní výrobek s vynikající ochranou proti ESD a přepětí, která překračuje normy CE Level 3. Během vývoje byl každý spoj podroben zkoušce pomocí ESD pistole a simulátoru blesku. Byly zasaženy ESD s napětím 15 kV a přepětím až 1600 V. Důležitější však je, že každý z nich o tom přežil!
Obousměrný zvuk s ARC
Chcete-li využít špičkový způsob přenosu zvuku zpět do centrálního umístění, AVR nebo jiného systému, použijte funkci ARC (Audio Return Channel) a pošlete zvuk z chytrého televizoru nebo jiného zdroje v místnosti zpět do hlavního zařízení. Je to skvělé pro chytré televizory, přehrávače Blu-Ray nebo jiné zdroje obsahu, které streamují originální zvuk a obraz přímo z boxu. Tento extender je navíc vybaven také funkcí odpojení zvuku s 3,5mm nebo Toslink výstupem na straně vysílače i přijímače.
Podpora automatického snižování měřítka
Tento extender je vybaven funkcí automatického snižování rozlišení, která umožňuje podporu celé řady digitálních a analogových signálů, aby se každý zdroj vždy zobrazil dokonale.
Podpora přepínačů DIP
Díky podpoře přepínačů DIP můžete snadno konfigurovat funkce EDID, IR, RS232 a ARC pro snadné nastavení systému.
Ideální pro profesionální prostředí
Ať už se jedná o přenos obsahu z notebooku v zasedací místnosti nebo o rozšíření grafiky v prostředí pro řízení a kontrolu, B-660-EXT-444-100AS vám nabízí obousměrné ovládání RS-232, ethernet passthrough a schopnost přenášet video ve formátech až 4K60Hz, aby vyhověl nejnovějším grafickým požadavkům.
Podpora místního výstupu / smyčkového výstupu
Kromě rozšíření signálu je tento model vybaven praktickým místním výstupem, který umožňuje zpětně sledovat obsah na místním displeji na straně odesílatele.
Specifikace
Typ konektoru:
- Vysílač: 1x HDMI IN, 1x HDBT OUT, 1x HDMI OUT, 1x IR
- Přijímač,1x IR Flasher, 1x RS-232 (RJ45), 1x AUDIO OUT (3,5mm analogový audio výstup), 1x SPDIF OUT, 2x ETHERNET, 1x DC 12V IN
- Přijímač: 1x HDMI OUT, 1x HDBT IN, 1x IR P
- Přijímač, 1x IR Flasher, 1x RS-232
Podporované formáty: HDMI IN/OUT: 3,5mm analogový AUDIO OUT: PCM 2.0 SPDIF: Plně podporuje zvukové formáty ve specifikaci HDMI 2.0, včetně PCM 2.0/5.1/7.1, Dolby TrueHD™, Dolby Atmos™, DTS-HD Master Audio™ a DTS:X™: DTS 5.1™: PCM 2.0, Dolby Digital™, DTS 5.1™
Ochrana před ESD: Model lidského těla: ±15 kV (výboj ve vzduchové mezeře)
Přenosová vzdálenost:
- Cat 5e/6 100m/330ft Až 1080P@60Hz 36bpp-70m/230ft 1080P@60Hz 48bpp
- Cat 6a/7 100m/330ft-4K@30Hz 24bpp 4K@60 4:2:0 24bpp 4K@60 4:4:4 24bpp
- HDMI Doporučená maximální délka 3m/10ft Všechna podporovaná rozlišení
Rozměry (š x v x h): 7,64 x 0,61 x 4,33 palce (vysílač/přijímač, bez montážních uší)
Provozní vlhkost: 10 % až 90 %, bez kondenzace
Provozní teplota: 0°C až 40°C (32°F až 104°F)
Spotřeba energie:
- Přijímač je napájen z vysílače: 24.05W
- Vysílač je napájen přijímačem: 23,67 W
- Vysílač a přijímač jsou napájeny samostatně: Vysílač: 8,95W, přijímač: 11,05W
Teplota skladování: -20°C až 60°C (-4°F až 140°F)
Hmotnost: 0.93lb (0.42kg)
Rychlost přenosu dat: HDMI IN & HDMI OUT: 18Gbps
Rozlišení VESA: 800x600, 1024x768, 1280x768, 1280x800, 1280x960, 1280x1024, 1360x768, 1366x768, 1440x900, 1600x900, 1600x1200, 1680x1050, 1920x1200, 2560x1440, 2560x1600
Externí napájení: DC 12V 3A
Ovládací prvky: IR, RS-232, CEC, DIP přepínače
Obsah balení:
(1) Rozšiřovač
(1) Napájecí adaptér DC 12V s americkými kolíky
(4) Montážní držáky (se šrouby)
(4) Šrouby do sádrokartonu
(8) Gumové nožičky
(2) Samolepky HDBaseT
(2) Nálepky na napájecí kabel
(1) Uživatelská příručka
