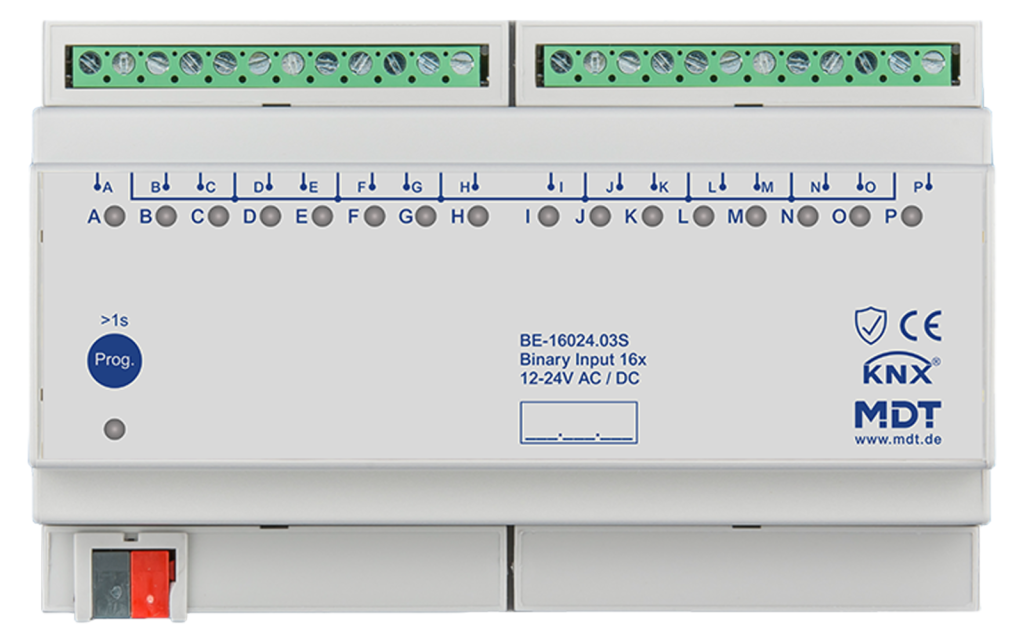

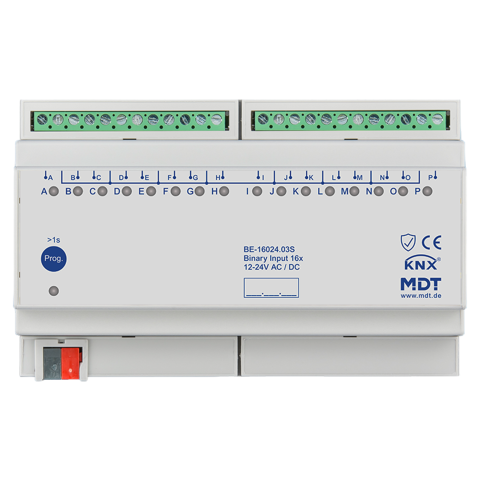

MDT Binary Input BE převádí například běžná tlačítka, spínače, okenní, dveřní a pomocné kontakty na „chytré“ pro KNX. Komplexní aplikace poskytuje vhodné parametry pro různé aplikace. Verze pro 24 V AC/DC. KNX Data Secure

Funkce produktu:

• KNX Data Secure

• Pro připojení tlačítek, spínačů, okenních kontaktů
• Virtuální rozhraní v ETS
• Funkce Multitouch, odesílá až 4 hodnoty na stejný nebo různé objekty
• Inteligentní stmívání jedním tlačítkem
• Inovativní skupinové ovládání dlouhým/extra dlouhým stiskem tlačítka
• 4 integrované logické moduly, např. pro vyhodnocení vstupů (zavřené okno nebo odeslání druhého objektu)
• Vyhodnocení stoupajících a klesajících hran
• Provoz NO a NC, odesílání stavu kontaktů
• Funkce stmívače a žaluzií pro provoz s jedním i dvěma tlačítky
• Odesílání hodnot, vynucený provoz
• Scény a blokovací objekt pro každý kanál
• Krátké/dlouhé stisknutí tlačítka se 2 objekty
• Cyklické odesílání, odesílání po resetování

Technické údaje:

• Montážní šířka: 8 SU / 144 mm
• Rozměry (V x Š x H): 90 x 144 x 65 mm
• Hmotnost, hrubá (vč. obalu): 0,283 kg
• Stupeň ochrany: IP20
• Způsob montáže: MDRC, lišta DIN 35 mm
• Poloha montáže: libovolná
• Hmotnost, netto: 0,243 kg

Vstupy

• Počet binárních vstupů: 16
• Vstupní napětí: 12 ..... 24 V DC / 24 V AC 50/60 Hz *1
• Prahová hodnota, typická: 10 V DC / 8 V AC
• Přípustná celková délka kabelu: 100 m

KNX

• Jmenovité napětí KNX: 30 V DC SELV
• Rozsah napětí KNX: 21 … 31 V DC SELV
• Typická spotřeba energie sběrnice KNX: < 0,3 W
• KNX médium: TP-256 s podporou dlouhých rámců
• Aplikace KNX: od verze ETS 5 (nejnovější)
• KNX Secure: Zabezpečení dat KNX

Provozní podmínky

• Provozní teplota okolí: 0 … 45 °C
• Skladování: -20 … +55 °C
• Vlhkost: < 95 %
• Kondenzace přípustná: Ne

Připojení

• Typ připojení: Šroubová svorka s drážkovanou hlavou
• Průřez vodiče: 1 x 0,5 … 2,5 mm²
• Utažovací moment šroubové svorky: 0,5 Nm
• Typ připojení KNX: KNX svorka
• Průřez kabelu KNX: 0,6 … 0,8 mm, plný vodič

*1 Galvanické oddělení od sběrnice KNX
