EK-50Q-AU je systém pro více místností, který vám umožní poslouchat oblíbenou hudbu kdekoli ve vaší domácnosti. EK-50Q-AU obsahuje 4 audio zesilovače, které můžete připojit ke 4 sadám stereofonních reproduktorů. Každá zóna také obsahuje analogové a digitální zvukové výstupy, které můžete použít jako zdroj zvuku. Pomocí aplikace 4Stream v zařízení se systémem iOS nebo Android můžete snadno přehrávat hudbu z online hudebních služeb, úložiště telefonu, NAS a dalších zdrojů.

Systémové požadavky

• Vysokorychlostní připojení k internetu: Zařízení EK-50Q-AU potřebuje připojení k internetu, aby mohlo streamovat hudbu z online hudebních služeb a získávat online aktualizace firmwaru. Při pomalejším připojení k internetu mohou nastat problémy s výkonem.
• Bezdrátový router: Abyste mohli přehrávač EK-50Q-AU používat, musíte mít doma funkční síť Wi-Fi, protože ovládací aplikace v mobilním zařízení musí být ve stejné síti jako streamer.

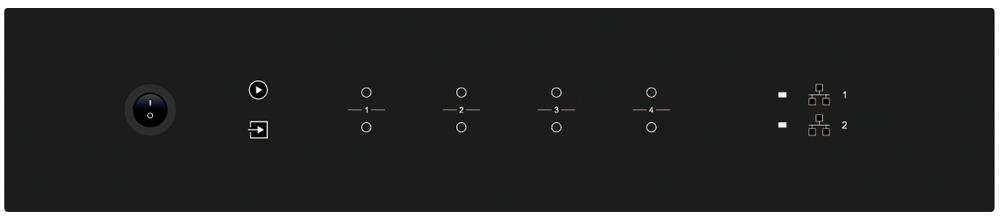

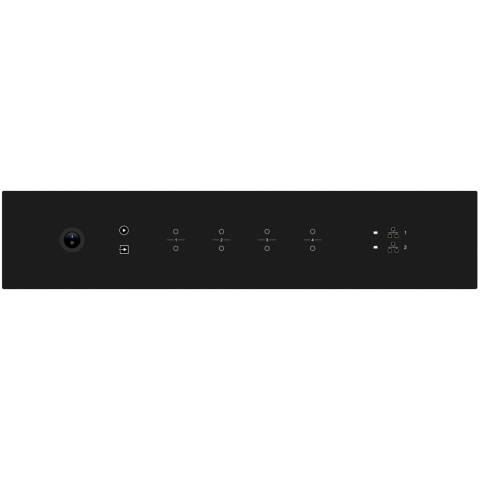

Panel písma

1. Tlačítko napájení
2. Indikátor streamování - při streamování svítí LED dioda.
3. Indikátor vstupního zdroje - barva LED: bílá pro síťový zvuk, zelená pro linkový vstup 1 (zónový linkový vstup), žlutá pro linkový vstup 2 (hlavní linkový vstup), purpurová pro hlavní optický vstup, azurová pro hlavní koaxiální vstup, červená pro USB.
4. Síťové indikátory - LED dioda svítí, když je síť dostupná.

Zadní panel

1. Pre-Out
2. Line in (Line 1 in APP)
3. Digitální koaxiální výstup
4. Digitální optický vstup
5. Port USB
6. Výstup pro reproduktory
7. Přepínač režimu Stereo/Bridge
8. Hlavní linkový vstup
9. Hlavní koaxiální vstup
10. Hlavní optický vstup
11. Tlačítko resetování
12. Průchozí port RS232
13. Port RS232
14. Síťový výstup
15. Síťový vstup
16. Přepínač volby napětí (115V/230V)
17. Napájecí zástrčka

Umístění zařízení EK-50Q-AU

EK-50Q-AU má standardní velikost 2U, můžete jej snadno instalovat do rozvaděče zařízení. Pokud chcete zařízení EK-50Q-AU namontovat do standardního stojanu EIA, připevněte na každou stranu přiložené držáky pro montáž do stojanu.

• Zarovnejte držáky pro montáž do stojanu s otvory pro šrouby na boční straně a pevně je zašroubujte.

Připojení zóny

Stejný zdroj zvuku můžete přehrávat ve všech čtyřech zónách současně, v různých zónách můžete také přehrávat různé zdroje zvuku.

Připojení reproduktorů

Připojte stereofonní reproduktory k výstupu reproduktorů pomocí konektoru phoenix. Můžete také přepnout do režimu Bridge (BR) a připojit monofonní reproduktor.

Připojení k externímu zesilovači nebo AV přijímači

Připojte výstup LINE OUT ke vstupu zesilovače nebo AV přijímače pomocí příslušného kabelu. EK-50Q- AU podporuje jak analogový výstup (RCA), tak digitální výstup (koaxiální).

Připojení k externímu subwooferu

Připojte výstup LINE OUT "L" ke vstupu aktivního subwooferu nebo zesilovače subwooferu.

Připojení k síti

Připojte zařízení EK-50Q-AU k domácímu směrovači pomocí kabelu LAN a přidejte jej do domácí sítě. Pomocí portu NETWORK OUT můžete do stejné sítě připojit další zařízení.
