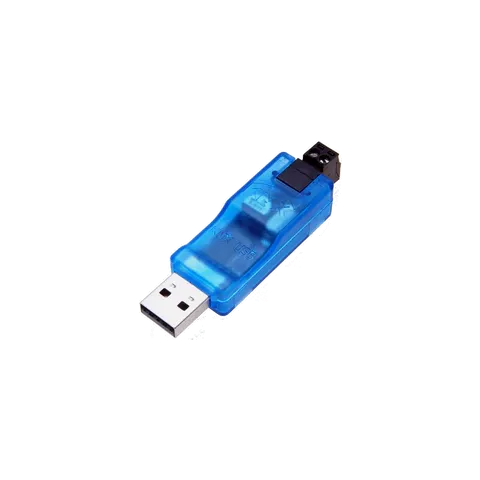

KNX USB Stick 332 je datové rozhraní mezi PC nebo notebookem a instalační sběrnicí KNX. Lze jej použít jako programovací rozhraní pro software ETS® verze 3 (nebo vyšší) a podporuje dlouhé rámce KNX. Dlouhé telegramy umožňují rychlejší stahování do zařízení, která mohou tyto telegramy přijímat.

Kontrolky LED v zařízení indikují provozní stav a chyby komunikace na sběrnici. Konektor USB je galvanicky oddělen od sběrnice KNX.

Toto rozhraní USB lze použít k programování zařízení KNX Secure pomocí ETS.

Poznámky pro vývojáře

Komunikace KNX USB je založena na kódování telegramů HID a cEMI podle specifikace KNX. Pro integraci rozhraní KNX USB do aplikací běžících pod Windows nebo Linuxem je k dispozici multiplatformní SDK kDrive od společnosti Weinzierl.

Kromě telegramového rozhraní přes cEMI obsahuje KNX USB Interface Stick 332 kompletní KNX Stack s komunikačními objekty a protokolem BAOS V2. Přístroj tak nabízí možnost rozšířit zařízení s připojením USB na plnohodnotná zařízení KNX, která lze dokonce programovat pomocí ETS.

TECHNICKÁ DATA

Mechanické údaje

• Kryt: plastový, průhledný
• Rozměry: 58 mm x 12 mm x 18 mm

Indikátory

• LED (vícebarevná) pro USB
• LED (vícebarevná) pro KNX

KNX

• Střední TP
• Protokol rozhraní: HID/cEMI
• Dlouhý rámec
• Objektový server: BAOS V2
• Model zařízení: Systém B

Napájení

• USB: < 10 mA
• KNX: < 3 mA

Konektory

• KNX prostřednictvím zásuvné šroubové svorky
• Konektor USB typu A

Kompatibilita

• ETS (Engineering Tool Software) ETS3 nebo novější verze
• Ovladač Falcon (asociace KNX)
• kDrive (Weinzierl)

Rozsah dodávky

• Zařízení USB Stick
• Přepravní pouzdro
