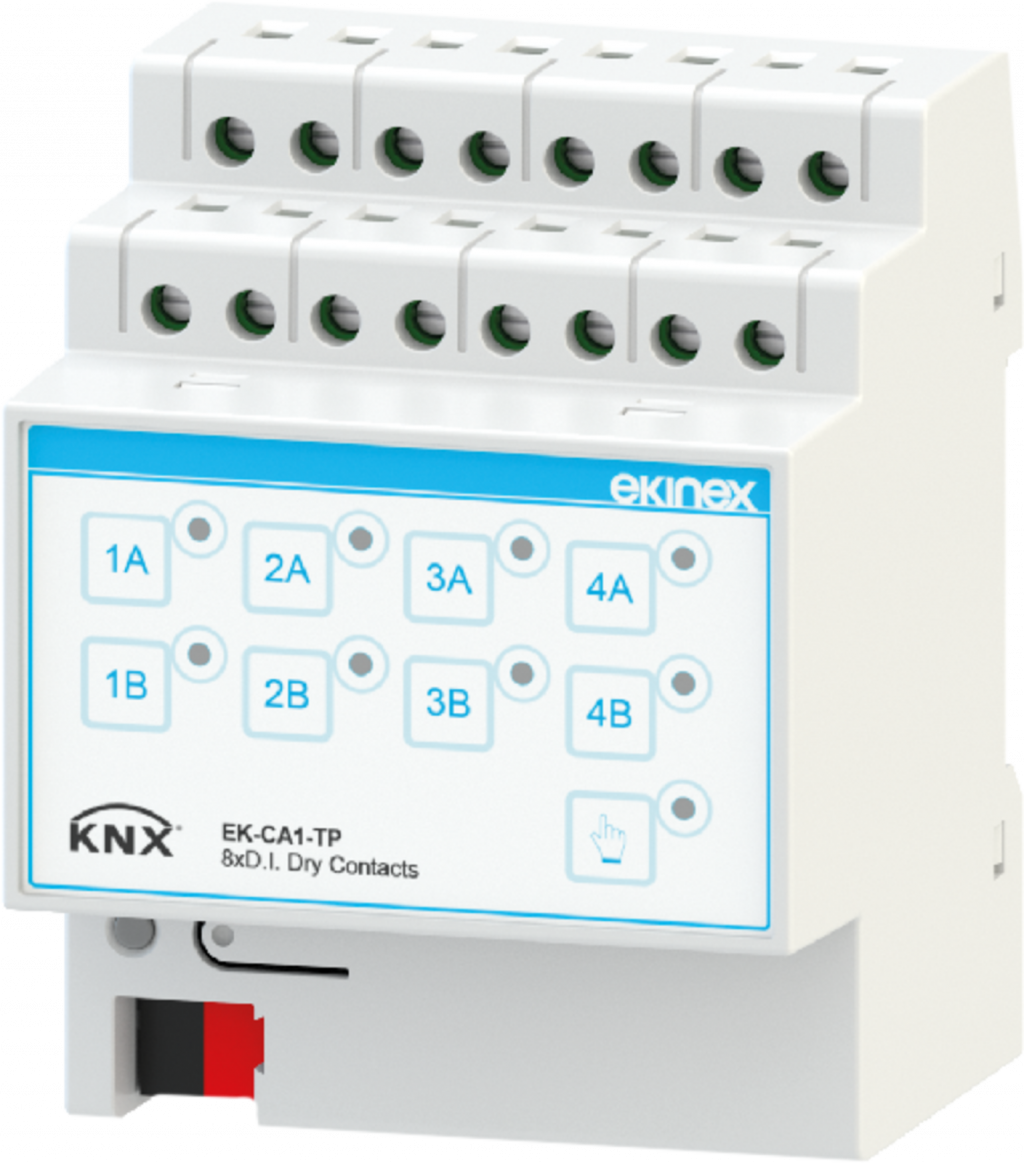

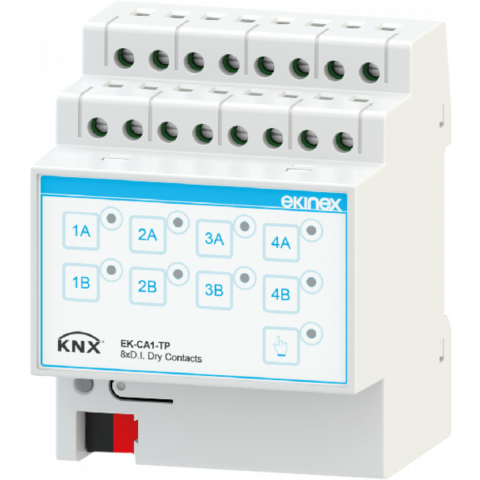

Ekinex® EK-CA1-TP binární vstup má 8 nezávislých vstupních kanálů pro připojení klasických ovladačů a senzorů ke KNX sběrnici. Připojit lze bezpotenciálové kontakty nebo NTC pasivní teplotní čidla. Pomocí tohoto binárního vstupu lze ovládat a řídit funkce KNX sběrnice pomocí standardních spínačů, tlačítek nebo čidel (která běžně nekomunikují přes KNX), případně pomocí binárních signálů z jiných zařízení. Napěťový dotazovací signál je generován přímo zařízením. Zařízení obsahuje KNX komunikační modul a je určeno pro montáž na DIN lištu 35 mm. Napájeno je přímo ze sběrnice KNX, nepotřebuje žádné pomocné napájení.

Technické údaje

Napájení

• Napětí: 30 V DC přes KNX sběrnici

• Odběr proudu: < 13 mA

• Výkon odebíraný ze sběrnice: 320 mW

Vstupy

• Počet vstupů: 8

• Dotazovací napětí: < 11 V

• Dotazovací proud: < 5 mA

Dodávka

• Součástí je svorkovnice pro připojení ke sběrnici

Funkce / Vlastnosti

• Plastové pouzdro

• Spínání jednotlivých zátěží nebo skupin zátěží (ON/OFF)

• Detekce stavu signalizačních kontaktů (např. bezpečnostní zařízení, alarmy)

• Vyvolání a uložení scén

• Odesílání hodnot (např. teploty, osvětlení) na sběrnici

• Přepnutí do nuceného režimu (zámek)

• Počítání impulzů a spínacích cyklů

• Stmívání světelných zařízení

• Ovládání žaluzií a rolet

• Měření teploty vzduchu pomocí pasivního NTC senzoru (10 kΩ při 25 °C) s možností odeslání hodnoty na sběrnici

• Regulace pokojové teploty ve 2 bodech (zap/vyp) nebo proporcionálně (PWM nebo spojitě)

• 4 logické funkce (AND, OR, XOR) – každá s až 4 logickými vstupy

• Programovací tlačítko a LED na čelní straně

• Membránová klávesnice s LED indikací stavu

• Tlačítko pro přepínání režimu (normální / programování)

• Připojení ke sběrnici přes KNX svorkovnici

• Připojení vstupů pomocí šroubových svorek

• Montáž na DIN lištu 35 mm (dle EN 60715)

• Šířka: 4 modulové jednotky (1 MU = 18 mm)

• Stupeň krytí IP20 (po instalaci)

• Hmotnost: 145 g

Konfigurace a uvedení do provozu

Podrobný popis parametrů je uveden v aplikační příručce zařízení. Konfigurace a uvedení do provozu vyžadují ETS5 nebo novější verzi. Aplikační program ETS: APEKCA1TP##.knxprod (## = verze).
